Схема узла

Тяга

КамАЗ · КамАЗ-6520

OEM · FIG.

О схеме и подборе деталей

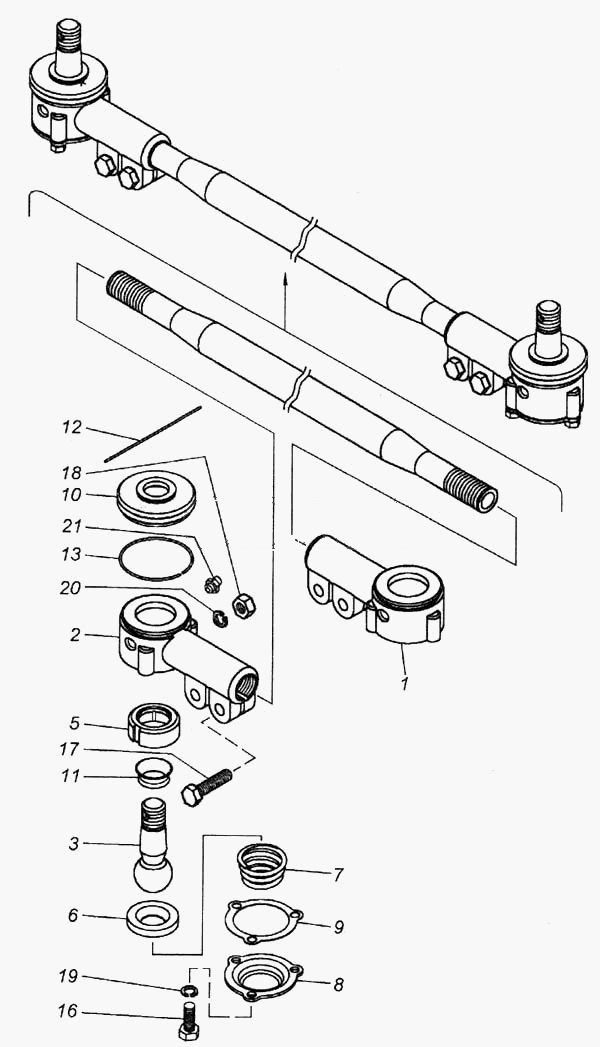

На этой странице показана сборочная схема «Тяга» из каталога «КамАЗ-6520» для техники КамАЗ. Иллюстрация содержит 19 позиций. Для каждой позиции указаны номер на рисунке, оригинальный каталожный номер и название детали. Это позволяет сверить нужную запчасть без догадок даже тогда, когда одинаковые по назначению детали отличаются исполнением или номером.

Для этой схемы найдено 8 позиций с товарами и 11 товаров в каталоге ДОЛАД. Такие строки отмечены отдельно: из них можно перейти в карточку товара, проверить фото, производителя, актуальную цену и наличие. Для остальных позиций доступен запрос менеджеру по точному OEM-номеру.

Перед заказом сопоставьте номер позиции на рисунке со строкой в перечне, а затем проверьте каталожный номер. Схему можно увеличивать и открывать на весь экран. Название модели, узла и OEM-номер остаются главными признаками совместимости; если есть сомнение, отправьте фото старой детали для дополнительной проверки.

Что показано на схеме «Тяга»

КамАЗ, КамАЗ-6520, Механізми управління, Управління рульове и Тяга — это каталожный контекст текущей иллюстрации. На ней опубликовано 19 позиций. Среди позиций есть: Наконечник тяги рульової трапеції правий в зборі — 6520-3414060, Наконечник тяги рульової трапеції лівий в зборі — 6520-3414061, Палець кульовий — 5320-3414032, Тяга рульової трапеції — 6520-3414053 и Вкладиш наконечника верхній — 5320-3414066. Перечень сформирован из данных самой каталожной книги, а не из автоматически подобранных общих названий.

Номер возле выноски на рисунке нужен для связи со строкой таблицы. Он может повторяться в другой схеме и не является самостоятельным артикулом. Для поиска, заказа или проверки аналогов используйте полный OEM-номер, указанный рядом с названием детали.

Как найти деталь по позиции и OEM

Увеличьте иллюстрацию, найдите нужный элемент и запомните номер его выноски. В списке позиций можно искать по номеру позиции, OEM-коду или названию. После совпадения откройте страницу OEM: она собирает другие схемы и товары, где этот же каталожный номер уже зафиксирован.

Сохраняйте формат номера точно: дефис, дробь, пробел или суффикс могут быть частью заводского обозначения. Если на старой детали виден только фрагмент маркировки, не дополняйте его наугад — добавьте фото, размеры и данные об установленном агрегате к запросу на ручной подбор.

Наличие и покупка запчастей со схемы

На момент формирования страницы каталог имеет 8 позиций с товарами, связанные с 11 товаров. Отметка связи означает, что для OEM-позиции найдена товарная карточка; актуальный остаток, цена, производитель, состояние и комплектность показаны уже в самой карточке.

Не считайте все элементы рисунка частями одного комплекта. Схема описывает устройство узла, тогда как товар может продаваться поштучно, в сборе или с ограниченным набором крепежа. Перед оформлением сверьте название, фото и описание конкретного предложения.

Проверка совместимости перед заказом

Схема относится к книге КамАЗ-6520, но одна модель может иметь несколько исполнений агрегата. Проверьте полный OEM-номер, модель, модификацию, год и маркировку установленного узла. Особенно внимательно относитесь к последним цифрам и суффиксам номера — они могут различать ревизию или исполнение детали.

Если грузовик ремонтировался с заменой двигателя, КПП, моста или другого агрегата, VIN шасси не всегда описывает фактически установленную конфигурацию. Тогда вместе с VIN отправьте шильдик агрегата, фото места установки и демонтированной запчасти.

Использование схемы во время ремонта

Перед разборкой просмотрите соседние позиции и составьте список деталей, которые нужно осмотреть: уплотнения, прокладки, стопорные кольца, втулки и крепёж. После демонтажа сопоставьте фактическую комплектацию с рисунком и не смешивайте детали из разных исполнений узла.

Эта страница не задаёт технологию ремонта, моменты затяжки или предельные размеры. Для таких операций используйте техническую документацию именно для установленного агрегата. Схема помогает идентифицировать позиции и OEM-коды, но не заменяет диагностику и требования безопасности.
