Схема узла

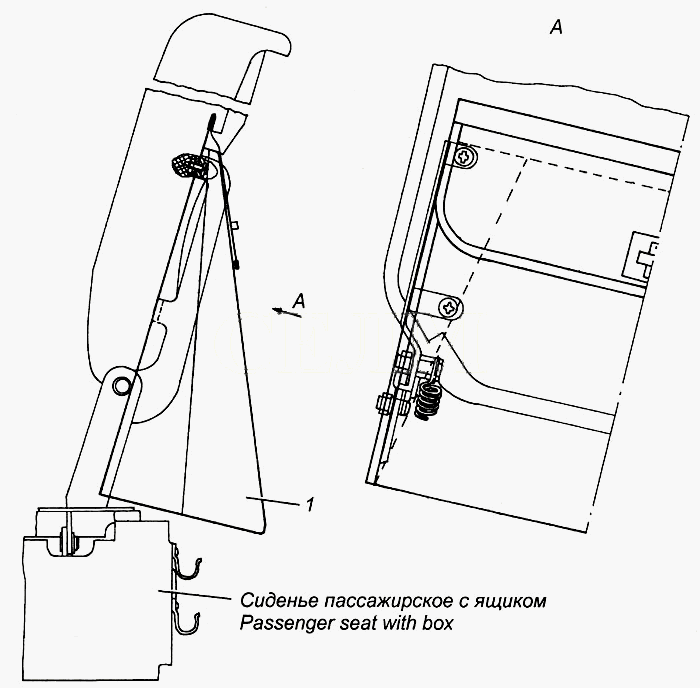

Установка сумки 5320-3912001

КамАЗ · КамАЗ-4308

OEM · FIG.

О схеме и подборе деталей

На этой странице показана сборочная схема «Установка сумки 5320-3912001» из каталога «КамАЗ-4308» для техники КамАЗ. Иллюстрация содержит 1 позиция. Для каждой позиции указаны номер на рисунке, оригинальный каталожный номер и название детали. Это позволяет сверить нужную запчасть без догадок даже тогда, когда одинаковые по назначению детали отличаются исполнением или номером.

Совпадений с товарами ДОЛАД для этой схемы пока нет. Каждую деталь всё равно можно запросить по точному OEM-номеру — номер передаётся менеджеру без изменения формата.

Перед заказом сопоставьте номер позиции на рисунке со строкой в перечне, а затем проверьте каталожный номер. Схему можно увеличивать и открывать на весь экран. Название модели, узла и OEM-номер остаются главными признаками совместимости; если есть сомнение, отправьте фото старой детали для дополнительной проверки.

Что показано на схеме «Установка сумки 5320-3912001»

КамАЗ, КамАЗ-4308, Приладдя, Інструмент та приладдя и Установка сумки 5320-3912001 — это каталожный контекст текущей иллюстрации. На ней опубликовано 1 позиция. Среди позиций есть: Сумка в зборі — 5320-3912800. Перечень сформирован из данных самой каталожной книги, а не из автоматически подобранных общих названий.

Номер возле выноски на рисунке нужен для связи со строкой таблицы. Он может повторяться в другой схеме и не является самостоятельным артикулом. Для поиска, заказа или проверки аналогов используйте полный OEM-номер, указанный рядом с названием детали.
