Шланг выжимного подшипника для КамАЗ

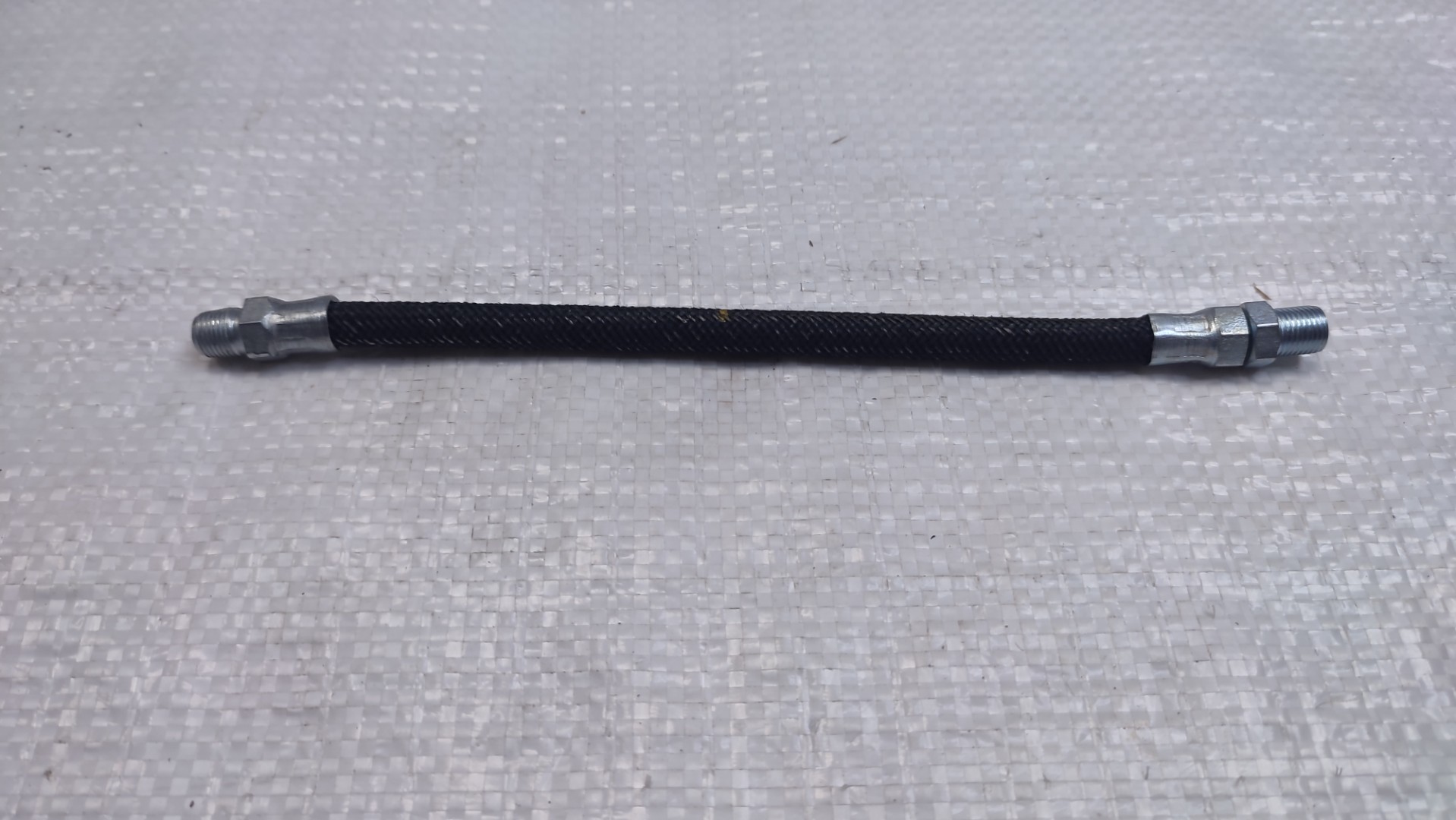

Шланг выжимного подшипника КамАЗ — 14-1601230

Шланг выжимного подшипника — небольшая деталь в тормозной системе, которую нередко упускают из виду при обслуживании. Между тем именно через этот шланг давление рабочей жидкости от главного цилиндра сцепления передаётся к пневмогидравлическому усилителю и далее к вилке выжимного подшипника. Лопнувший или вспученный шланг — это мгновенная потеря давления в системе, педаль проваливается в пол, сцепление не выключается. На трассе или на бездорожье в нужный момент — последствия очевидны.

Конструкция и условия работы

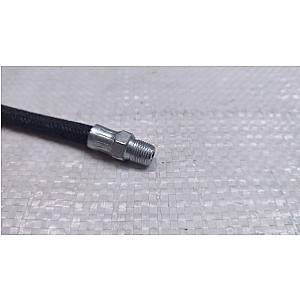

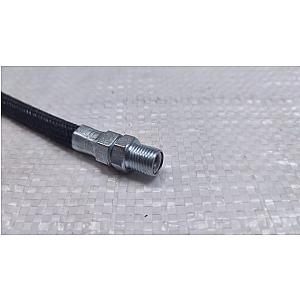

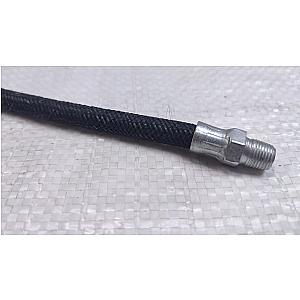

Шланг выжимного подшипника — армированный резиновый гибкий трубопровод высокого давления с металлическими концевыми штуцерами. Армирование — нитяное или металлическое оплеточное, обеспечивает стойкость к рабочему давлению гидравлической жидкости в системе привода сцепления. Гибкое исполнение необходимо для компенсации взаимных перемещений агрегатов при работе подвески и при подъёме кабины.

Условия работы у шланга специфические и довольно жёсткие: постоянный контакт с гидравлической жидкостью под давлением, вибрации от двигателя и трансмиссии, перепады температур от уличного мороза до тепла моторного отсека, периодические перегибы при подъёме кабины. Именно в местах перегиба и у концевых штуцеров шланг разрушается чаще всего.

Признаки неисправности

Шланг выжимного подшипника отказывает по нескольким сценариям, каждый из которых имеет характерные симптомы

1. Педаль сцепления стала мягкой или провалилась: резкая потеря давления — шланг лопнул или разошёлся в месте обжима штуцера. Под кабиной или в моторном отсеке видна лужа тормозной жидкости
2. Педаль постепенно становится тугой и возвращается медленно: шланг вспучился изнутри — внутренний слой резины отслоился и работает как обратный клапан, пропуская жидкость в одну сторону хуже
3. Сцепление не выключается полностью при правильно отрегулированном приводе: частичная потеря давления из-за микротрещины в теле шланга
4. Видимые вздутия на теле шланга при работающем двигателе: армирующий корд разрушен, шланг держится из последних сил — замена немедленно
5. Следы жидкости на внешней поверхности шланга или у штуцеров: постепенная потеря герметичности в месте обжима

Важный момент: вспучивание шланга изнутри не всегда заметно снаружи. Если педаль сцепления изменила характер хода без видимых причин — шланг снимают и проверяют визуально, сжимая пальцами по всей длине. Мягкие участки с ощущением пустоты внутри говорят о внутреннем расслоении.

Связь с другими неисправностями

Прежде чем менять шланг, убедитесь, что проблема именно в нём, а не в смежных узлах. Схожие симптомы дают несколько неисправностей

Главный цилиндр сцепления с изношенными манжетами — педаль проваливается, но жидкость не вытекает наружу, а перетекает внутри цилиндра. Рабочий цилиндр ПГУ с повреждённой манжетой — потеря давления без видимых течей по шлангу. Воздух в системе после негерметичного соединения — педаль мягкая, но прокачка восстанавливает характеристику.

Простая проверка: при нажатой педали осмотрите шланг по всей длине. Вздутие при давлении — однозначно шланг. Жидкость у штуцера — обжим разрушен. Если шланг визуально чист — ищите причину в цилиндрах или прокачайте систему.

На что обратить внимание при покупке

Шланги высокого давления для гидросистем — позиция, в которой качество армирования и состав резины критически важны. Внешне шланги разных производителей практически идентичны, разница проявляется в эксплуатации

1. Рабочее давление: должно быть не менее 15–20 атм с запасом к рабочему давлению системы привода сцепления КамАЗ
2. Качество обжима штуцеров: равномерный обжим без трещин на гильзе и следов перекоса. Неравномерный обжим — потенциальная течь при первых же температурных циклах
3. Эластичность резины: шланг при изгибе рукой не должен хрустеть и трескаться. Задубевшая резина — признак старения материала ещё до установки
4. Длина и расположение штуцеров: артикул 14-1601230 имеет стандартные посадочные размеры для КамАЗ, но при получении проверьте соответствие штуцеров резьбе на агрегатах вашей машины
5. Маркировка на теле шланга: дата изготовления, рабочее давление и стандарт должны быть читаемы. Шланг без маркировки происхождения вызывает обоснованные сомнения

После замены шланга обязательно прокачайте гидравлический привод сцепления для удаления воздуха. Воздух в системе даёт мягкую педаль и неполное выключение сцепления — симптомы, которые легко спутать с неисправностью нового шланга. Прокачка через клапан на ПГУ до появления жидкости без пузырей — обязательный финальный этап замены.
