Шланг подкабинный L=430мм для КамАЗ / Украина

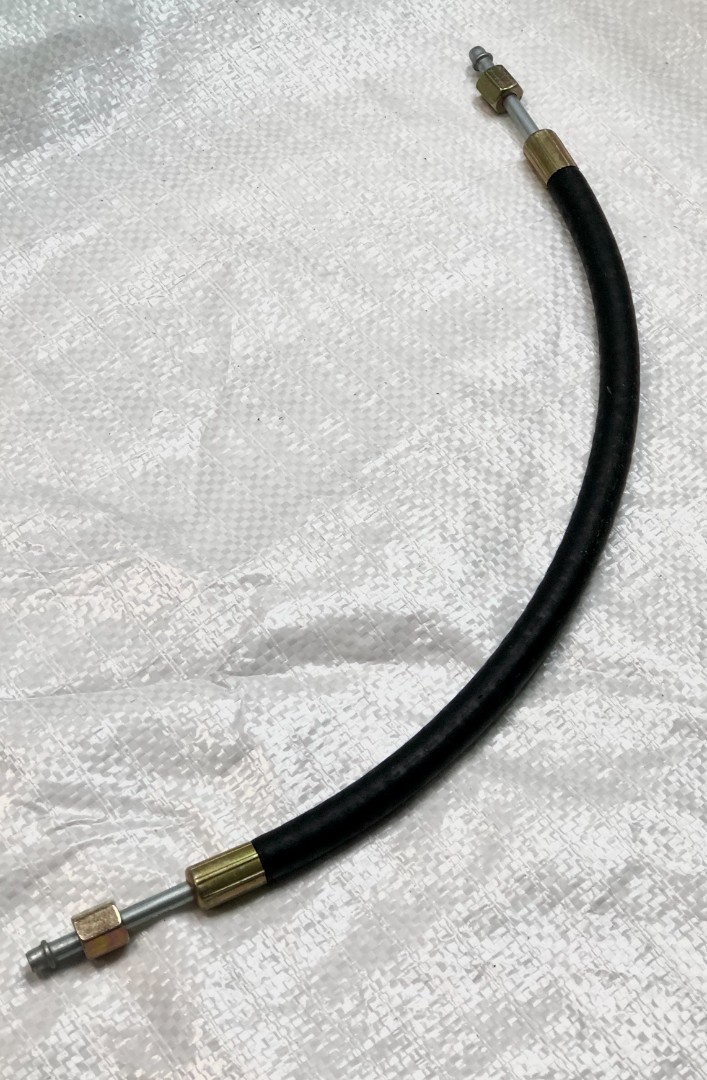

Шланг подкабинный L=430 мм КамАЗ — 5320-3506368 (Украина)

Подкабинный шланг — деталь из категории тех, что не замечают до момента отказа. Небольшой резиновый патрубок длиной 430 мм соединяет элементы тормозной пневмосистемы в подкабинном пространстве КамАЗа. Но именно через него проходит сжатый воздух, от давления которого зависит работа тормозов. Лопнувший или потрескавшийся шланг — это утечка воздуха, падение давления в тормозной системе и, в критической ситуации, отказ тормозов на полной загрузке.

Конструкция и условия работы

Подкабинный шланг — армированный резиновый патрубок с металлическими или пластиковыми концевыми фитингами. Армирование — нитяное или тканевое, обеспечивает стойкость к рабочему давлению пневмосистемы КамАЗ в диапазоне 6,2–7,5 атмосферы. Наружный слой резины защищает армирующий корд от механических повреждений, масла и атмосферного воздействия.

Условия работы у этого шланга специфические: постоянные вибрации от двигателя и трансмиссии, перепады температур от уличного мороза до тепла работающего двигателя, периодические перегибы при подъёме и опускании кабины. Именно многократные перегибы в одном месте — главная причина усталостного разрушения резины и корда.

Признаки неисправности

Пневматическая система КамАЗа даёт утечки постепенно, и водитель нередко не замечает проблему до планового осмотра или до момента, когда давление перестаёт набираться до нормы

1. Давление в системе набирается медленнее обычного или не достигает рабочего значения 6,2 атм
2. Слышно шипение сжатого воздуха в подкабинном пространстве при работающем двигателе
3. При нанесении мыльного раствора на шланг появляются пузыри в зоне перегибов или у фитингов
4. На поверхности шланга видны трещины, вздутия или расслоение резины
5. Шланг затвердел и потерял эластичность: при сгибании рукой трескается наружный слой — резина деградировала от времени и температурных циклов

Отдельный момент — состояние фитингов. Течь нередко возникает не по телу шланга, а в месте обжима фитинга. Визуально это место выглядит нормально, но при давлении воздух находит путь между резиной и металлом обжима. Мыльный раствор — единственный надёжный способ найти такую утечку.

Резина стареет даже без пробега

Важный момент, который часто упускают при обслуживании техники с небольшим фактическим пробегом: резина деградирует от времени независимо от того, сколько километров прошла машина. Шланг, который пролежал на складе или простоял на машине 7–10 лет, может выглядеть внешне нормально, но внутренний корд уже потерял эластичность и держит давление на пределе. На технике с годами выпуска до 2010–2015 года подкабинные шланги меняют профилактически при капитальном обслуживании — вне зависимости от внешнего вида.

На что обратить внимание при покупке

Резинотехнические изделия — категория, в которой внешнее сходство не гарантирует функциональную идентичность. Два шланга одинакового вида могут существенно различаться по составу резины и классу армирования

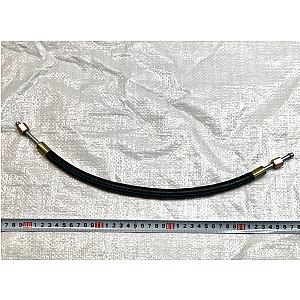

• Длина 430 мм: измеряется от торца до торца фитинга. Отклонение в большую сторону даст лишний прогиб и точку концентрации усталостных нагрузок, в меньшую — натяжение при подъёме кабины
• Эластичность резины: качественный шланг при сгибании рукой не трескается и возвращает форму без остаточной деформации
• Армирование: на срезе или в месте разрыва должен быть виден равномерный нитяной или тканевый корд без пустот и расслоений

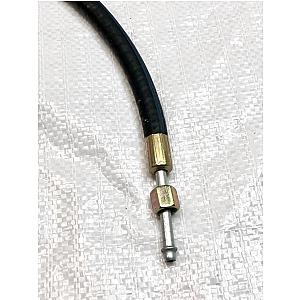

• Фитинги: металлические предпочтительнее пластиковых для пневматических магистралей — держат давление надёжнее при вибрациях
• Рабочее давление: должно быть не менее 10 атм — двукратный запас к рабочему давлению системы КамАЗ обязателен для пневматических шлангов

При получении товара проверьте маркировку на теле шланга: дата изготовления, рабочее давление и стандарт должны быть читаемыми. Шланг без маркировки — повод усомниться в происхождении изделия.

Замена

Перед снятием шланга стравите давление в пневмосистеме — открытие соединений под давлением опасно. После сброса давления отсоедините фитинги, при необходимости применив проникающую смазку на закисшие соединения. Не применяйте открытый огонь для нагрева фитингов рядом с пневматическими магистралями.

При установке нового шланга убедитесь, что он не касается острых краёв металлических кронштейнов и не лежит на горячих поверхностях выпускной системы. Минимальный радиус изгиба — не менее трёх диаметров шланга. После сборки и набора давления проверьте все соединения мыльным раствором.
