Схема вузла

Маховик

КамАЗ · КамАЗ-6522

OEM · FIG.

Про схему та підбір деталей

На цій сторінці показано складальну схему «Маховик» з каталогу «КамАЗ-6522» для техніки КамАЗ. Ілюстрація містить 3 позиції. Для кожної позиції наведено її номер на рисунку, оригінальний каталожний номер і назву деталі. Це дає змогу звірити потрібну запчастину без припущень навіть тоді, коли однакові за призначенням деталі відрізняються виконанням або номером.

Збігів із товарами ДОЛАД для цієї схеми поки немає. Кожну деталь усе одно можна запитати за точним OEM-номером — номер передається менеджеру без зміни формату.

Перед замовленням зіставте номер позиції на рисунку з рядком у переліку, а потім перевірте каталожний номер. Схему можна збільшувати та відкривати на весь екран. Назва моделі, вузла й OEM-номер залишаються головними ознаками сумісності; якщо є сумнів, надішліть фото старої деталі для додаткової перевірки.

Що показано на схемі «Маховик»

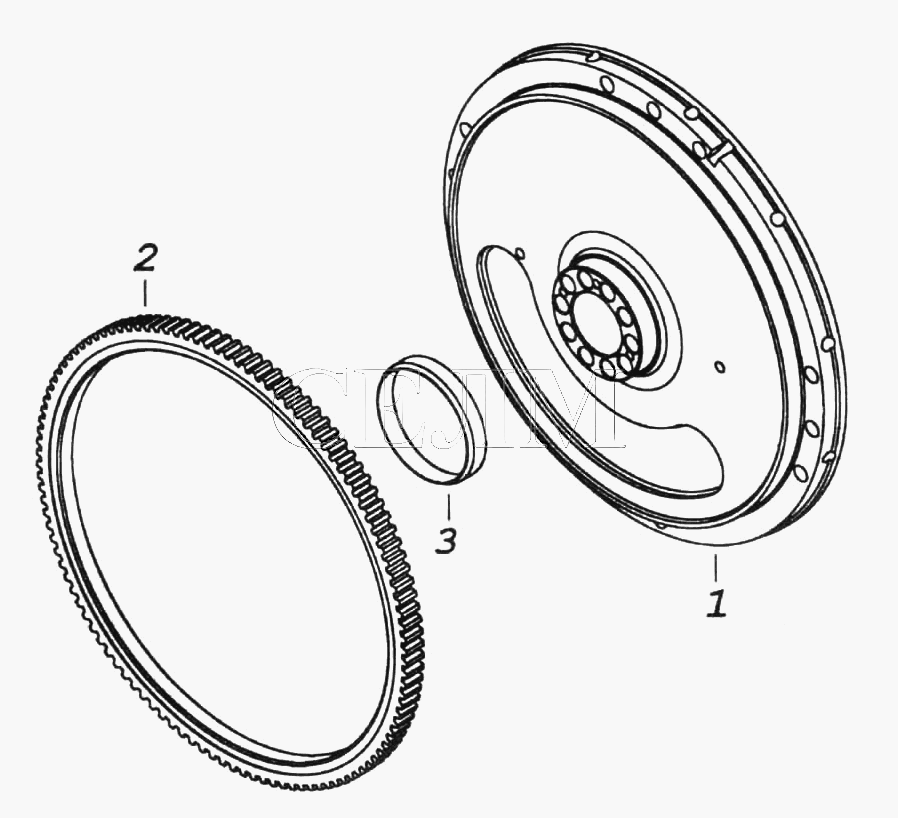

КамАЗ, КамАЗ-6522, Двигун і Маховик — це каталоговий контекст поточної ілюстрації. На ній опубліковано 3 позиції. Серед позицій є: Маховик — 740.50-1005116, Обід зубчастий маховика — 7406.1005125 і Кільце — 7406.1005134. Перелік сформовано з даних самої каталогової книги, а не з автоматично підібраних загальних назв.

Номер біля виноски на рисунку потрібен для зв’язку з рядком таблиці. Він може повторюватися в іншій схемі й не є самостійним артикулом. Для пошуку, замовлення або перевірки аналогів використовуйте повний OEM-номер, наведений поруч із назвою деталі.

Як знайти деталь за позицією та OEM

Збільште ілюстрацію, знайдіть потрібний елемент і запам’ятайте номер його виноски. У списку позицій можна шукати за номером позиції, OEM-кодом або назвою. Після збігу відкрийте сторінку OEM: вона збирає інші схеми та товари, де цей самий каталоговий номер уже зафіксовано.

Зберігайте формат номера точно: дефіс, дріб, пробіл або суфікс можуть бути частиною заводського позначення. Якщо на старій деталі видно лише фрагмент маркування, не доповнюйте його навмання — додайте фото, розміри й дані про встановлений агрегат до запиту на ручний підбір.
