Схема вузла

Шатун

КамАЗ · КамАЗ-6522

OEM · FIG.

Про схему та підбір деталей

На цій сторінці показано складальну схему «Шатун» з каталогу «КамАЗ-6522» для техніки КамАЗ. Ілюстрація містить 5 позицій. Для кожної позиції наведено її номер на рисунку, оригінальний каталожний номер і назву деталі. Це дає змогу звірити потрібну запчастину без припущень навіть тоді, коли однакові за призначенням деталі відрізняються виконанням або номером.

Для цієї схеми знайдено 1 позиція з товаром і 2 товари у каталозі ДОЛАД. Такі рядки позначено окремо: з них можна перейти до картки товару, перевірити фото, виробника, актуальну ціну та наявність. Для інших позицій доступний запит менеджеру за точним OEM-номером.

Перед замовленням зіставте номер позиції на рисунку з рядком у переліку, а потім перевірте каталожний номер. Схему можна збільшувати та відкривати на весь екран. Назва моделі, вузла й OEM-номер залишаються головними ознаками сумісності; якщо є сумнів, надішліть фото старої деталі для додаткової перевірки.

Що показано на схемі «Шатун»

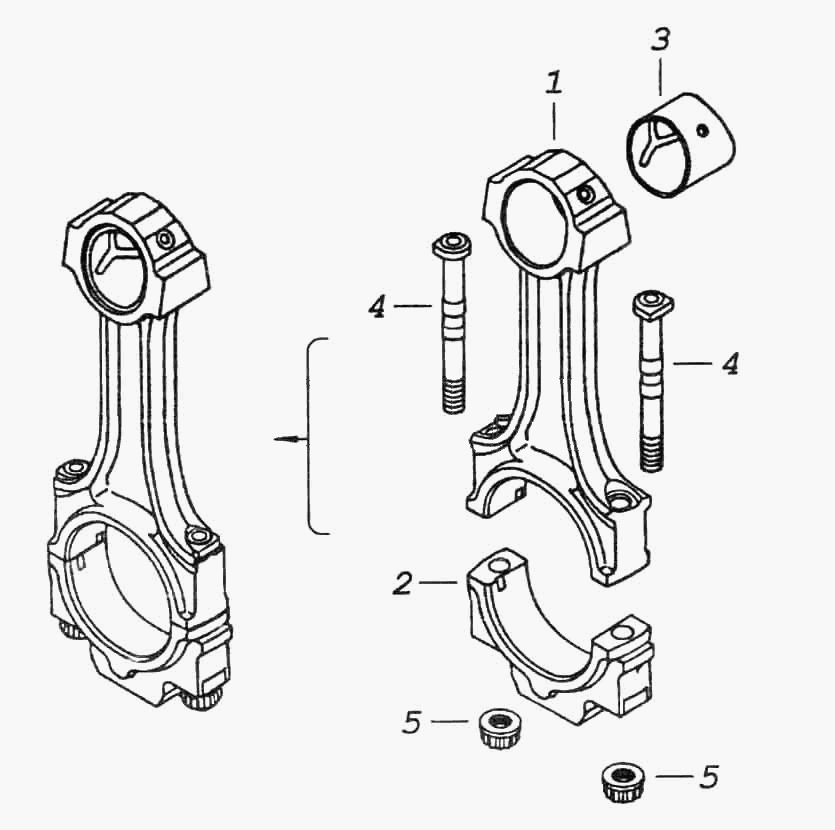

КамАЗ, КамАЗ-6522, Двигун і Шатун — це каталоговий контекст поточної ілюстрації. На ній опубліковано 5 позицій. Серед позицій є: Шатун — 740.1004050, Кришка шатуна — 740.1004055, Втулка шатуна — 740.1004052, Болт кріплення кришки — 740.1004062-11 і Гайка кріплення кришки — 740.1004064-11. Перелік сформовано з даних самої каталогової книги, а не з автоматично підібраних загальних назв.

Номер біля виноски на рисунку потрібен для зв’язку з рядком таблиці. Він може повторюватися в іншій схемі й не є самостійним артикулом. Для пошуку, замовлення або перевірки аналогів використовуйте повний OEM-номер, наведений поруч із назвою деталі.

Як знайти деталь за позицією та OEM

Збільште ілюстрацію, знайдіть потрібний елемент і запам’ятайте номер його виноски. У списку позицій можна шукати за номером позиції, OEM-кодом або назвою. Після збігу відкрийте сторінку OEM: вона збирає інші схеми та товари, де цей самий каталоговий номер уже зафіксовано.

Зберігайте формат номера точно: дефіс, дріб, пробіл або суфікс можуть бути частиною заводського позначення. Якщо на старій деталі видно лише фрагмент маркування, не доповнюйте його навмання — додайте фото, розміри й дані про встановлений агрегат до запиту на ручний підбір.

Наявність і купівля запчастин зі схеми

На момент формування сторінки каталог має 1 позиція з товаром, пов’язані з 2 товари. Позначка зв’язку означає, що для OEM-позиції знайдено товарну картку; актуальний залишок, ціна, виробник, стан і комплектність показані вже в самій картці.

Не вважайте всі елементи рисунка частинами одного комплекту. Схема описує будову вузла, тоді як товар може продаватися поштучно, у зборі або з обмеженим набором кріплень. Перед оформленням звірте назву, фото й опис конкретної пропозиції.

Перевірка сумісності перед замовленням

Схема належить до книги КамАЗ-6522, але одна модель може мати кілька виконань агрегату. Перевірте повний OEM-номер, модель, модифікацію, рік і маркування встановленого вузла. Особливо уважно ставтеся до останніх цифр та суфіксів номера — вони можуть відрізняти ревізію або виконання деталі.

Якщо вантажівка ремонтувалася з заміною двигуна, КПП, моста чи іншого агрегату, VIN шасі не завжди описує фактично встановлену конфігурацію. Тоді разом із VIN надішліть шильдик агрегату, фото місця встановлення та демонтованої запчастини.

Використання схеми під час ремонту

Перед розбиранням перегляньте сусідні позиції та сформуйте список деталей, які потрібно оглянути: ущільнення, прокладки, стопорні кільця, втулки й кріплення. Після демонтажу зіставте фактичну комплектацію з рисунком і не змішуйте деталі з різних виконань вузла.

Ця сторінка не задає технологію ремонту, моменти затягування або граничні розміри. Для таких операцій використовуйте технічну документацію саме для встановленого агрегату. Схема допомагає ідентифікувати позиції та OEM-коди, але не замінює діагностику й вимоги безпеки.

МАГАЗИН · OEM · СХЕМИ

Зі схеми — до запчастини КамАЗ

Для цього вузла знайдено 2 товарних карток ДОЛАД. Перейдіть до товару або відповідної категорії, щоб перевірити ціну, фото, виробника й наявність. Якщо готового збігу немає, відкрийте OEM-номер: там зібрано всі знайдені схеми та сумісні товари з таким номером.

Каталожна схема має довідковий характер. Перед купівлею звірте повний OEM-номер, модель, модифікацію та виконання вузла. За потреби передайте менеджеру VIN або фото демонтованої деталі.
