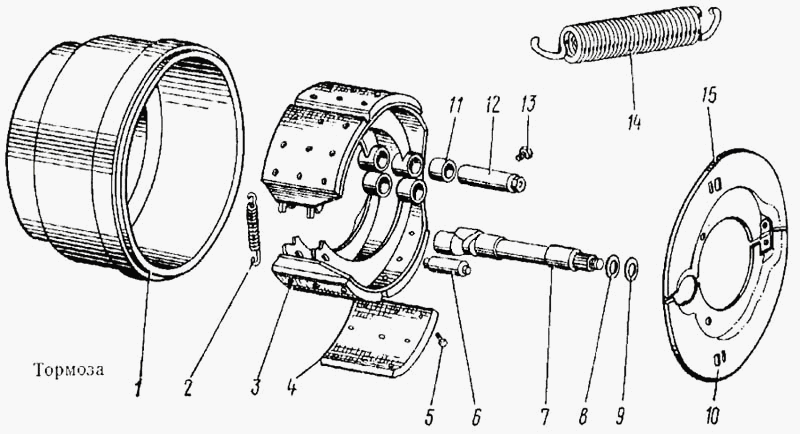

На цій сторінці показано складальну схему «Гальма» з каталогу «КамАЗ-5315» для техніки КамАЗ. Ілюстрація містить 15 позицій. Для кожної позиції наведено її номер на рисунку, оригінальний каталожний номер і назву деталі. Це дає змогу звірити потрібну запчастину без припущень навіть тоді, коли однакові за призначенням деталі відрізняються виконанням або номером.

Збігів із товарами ДОЛАД для цієї схеми поки немає. Кожну деталь усе одно можна запитати за точним OEM-номером — номер передається менеджеру без зміни формату.

Перед замовленням зіставте номер позиції на рисунку з рядком у переліку, а потім перевірте каталожний номер. Схему можна збільшувати та відкривати на весь екран. Назва моделі, вузла й OEM-номер залишаються головними ознаками сумісності; якщо є сумнів, надішліть фото старої деталі для додаткової перевірки.

Що показано на схемі «Гальма»

КамАЗ, КамАЗ-5315, Механізми управління і Гальма — це каталоговий контекст поточної ілюстрації. На ній опубліковано 15 позицій. Серед позицій є: Барабан гальмівний — 118.34-3341-031, Пружина оттяжная колодок — 012.0-3341-029, Комплект гальмівних колодок — 018.14-3341-010, Накладка колодки гальма — 018.14-3341-013 і Заклепка для накладки — 018.01-3341-012. Перелік сформовано з даних самої каталогової книги, а не з автоматично підібраних загальних назв.

Номер біля виноски на рисунку потрібен для зв’язку з рядком таблиці. Він може повторюватися в іншій схемі й не є самостійним артикулом. Для пошуку, замовлення або перевірки аналогів використовуйте повний OEM-номер, наведений поруч із назвою деталі.

Як знайти деталь за позицією та OEM

Збільште ілюстрацію, знайдіть потрібний елемент і запам’ятайте номер його виноски. У списку позицій можна шукати за номером позиції, OEM-кодом або назвою. Після збігу відкрийте сторінку OEM: вона збирає інші схеми та товари, де цей самий каталоговий номер уже зафіксовано.

Зберігайте формат номера точно: дефіс, дріб, пробіл або суфікс можуть бути частиною заводського позначення. Якщо на старій деталі видно лише фрагмент маркування, не доповнюйте його навмання — додайте фото, розміри й дані про встановлений агрегат до запиту на ручний підбір.

Наявність і купівля запчастин зі схеми

Для позицій цієї схеми товарні картки ще не прив’язані. Каталог залишається придатним для ідентифікації: скопіюйте OEM-номер і надішліть запит менеджеру, щоб перевірити поставку та ціну.

Не вважайте всі елементи рисунка частинами одного комплекту. Схема описує будову вузла, тоді як товар може продаватися поштучно, у зборі або з обмеженим набором кріплень. Перед оформленням звірте назву, фото й опис конкретної пропозиції.

Перевірка сумісності перед замовленням

Схема належить до книги КамАЗ-5315, але одна модель може мати кілька виконань агрегату. Перевірте повний OEM-номер, модель, модифікацію, рік і маркування встановленого вузла. Особливо уважно ставтеся до останніх цифр та суфіксів номера — вони можуть відрізняти ревізію або виконання деталі.

Якщо вантажівка ремонтувалася з заміною двигуна, КПП, моста чи іншого агрегату, VIN шасі не завжди описує фактично встановлену конфігурацію. Тоді разом із VIN надішліть шильдик агрегату, фото місця встановлення та демонтованої запчастини.

Використання схеми під час ремонту

Перед розбиранням перегляньте сусідні позиції та сформуйте список деталей, які потрібно оглянути: ущільнення, прокладки, стопорні кільця, втулки й кріплення. Після демонтажу зіставте фактичну комплектацію з рисунком і не змішуйте деталі з різних виконань вузла.

Ця сторінка не задає технологію ремонту, моменти затягування або граничні розміри. Для таких операцій використовуйте технічну документацію саме для встановленого агрегату. Схема допомагає ідентифікувати позиції та OEM-коди, але не замінює діагностику й вимоги безпеки.
