Схема вузла

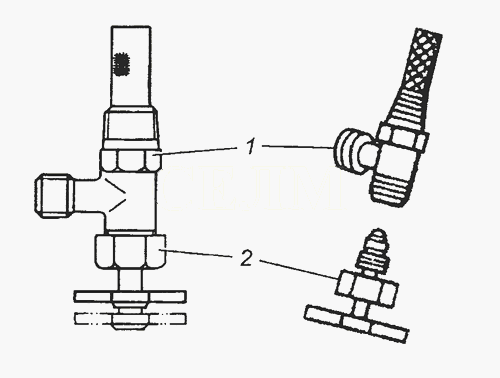

5320-1015384 Кран в зборі

КамАЗ · КамАЗ-43501 (4х4)

OEM · FIG.

Про схему та підбір деталей

На цій сторінці показано складальну схему «5320-1015384 Кран в зборі» з каталогу «КамАЗ-43501 (4х4)» для техніки КамАЗ. Ілюстрація містить 2 позиції. Для кожної позиції наведено її номер на рисунку, оригінальний каталожний номер і назву деталі. Це дає змогу звірити потрібну запчастину без припущень навіть тоді, коли однакові за призначенням деталі відрізняються виконанням або номером.

Збігів із товарами ДОЛАД для цієї схеми поки немає. Кожну деталь усе одно можна запитати за точним OEM-номером — номер передається менеджеру без зміни формату.

Перед замовленням зіставте номер позиції на рисунку з рядком у переліку, а потім перевірте каталожний номер. Схему можна збільшувати та відкривати на весь екран. Назва моделі, вузла й OEM-номер залишаються головними ознаками сумісності; якщо є сумнів, надішліть фото старої деталі для додаткової перевірки.

Що показано на схемі «5320-1015384 Кран в зборі»

КамАЗ, КамАЗ-43501 (4х4), Двигун і 5320-1015384 Кран в зборі — це каталоговий контекст поточної ілюстрації. На ній опубліковано 2 позиції. Серед позицій є: Корпус крана з фільтром в зборі — 5320-1015692 і Пробка крана в зборі — 5320-1015385. Перелік сформовано з даних самої каталогової книги, а не з автоматично підібраних загальних назв.

Номер біля виноски на рисунку потрібен для зв’язку з рядком таблиці. Він може повторюватися в іншій схемі й не є самостійним артикулом. Для пошуку, замовлення або перевірки аналогів використовуйте повний OEM-номер, наведений поруч із назвою деталі.
