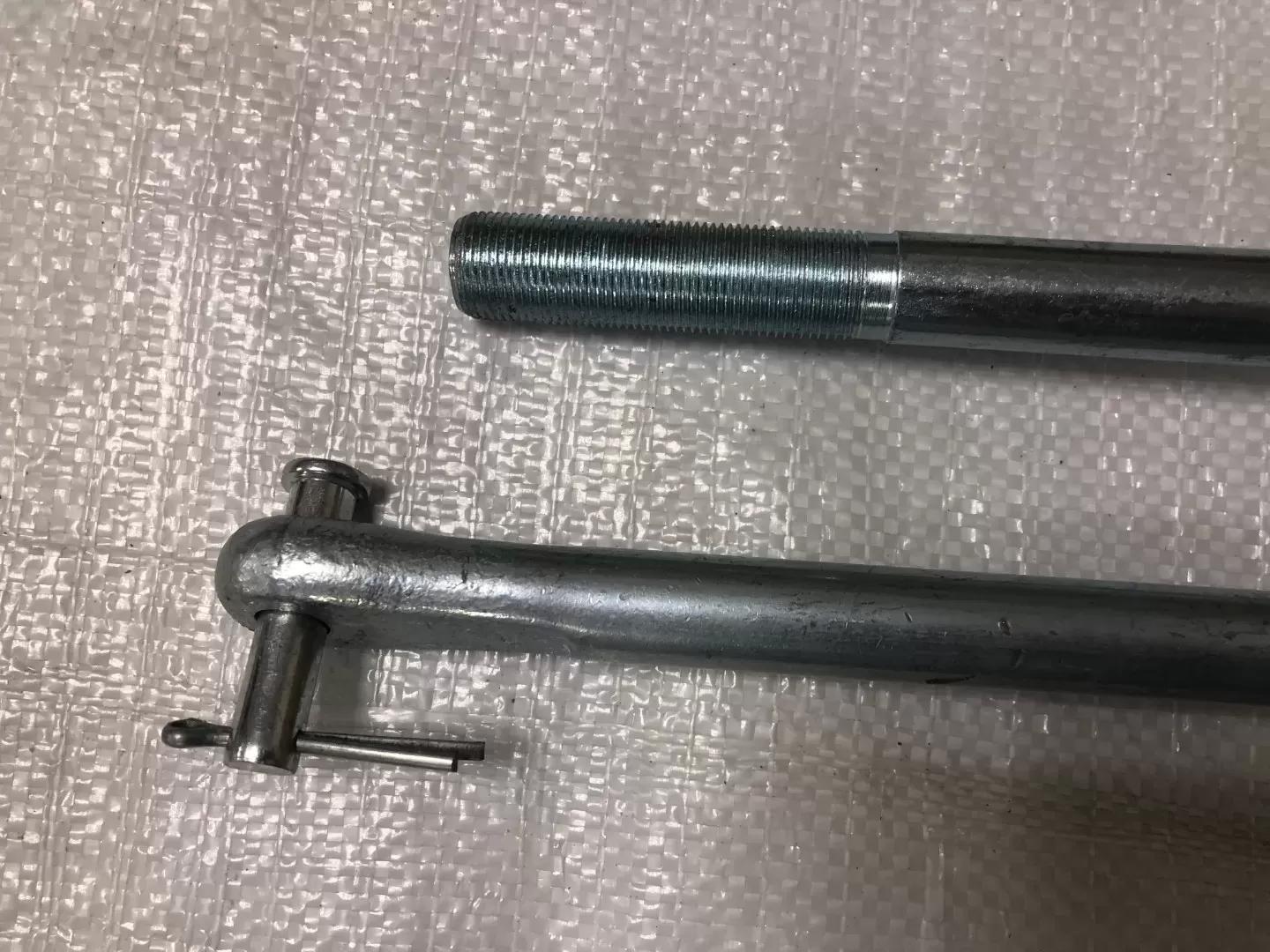

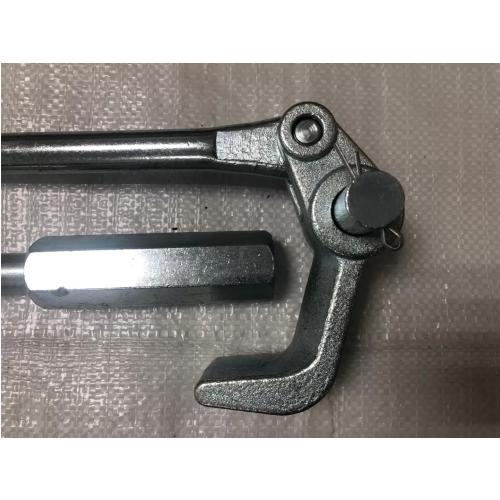

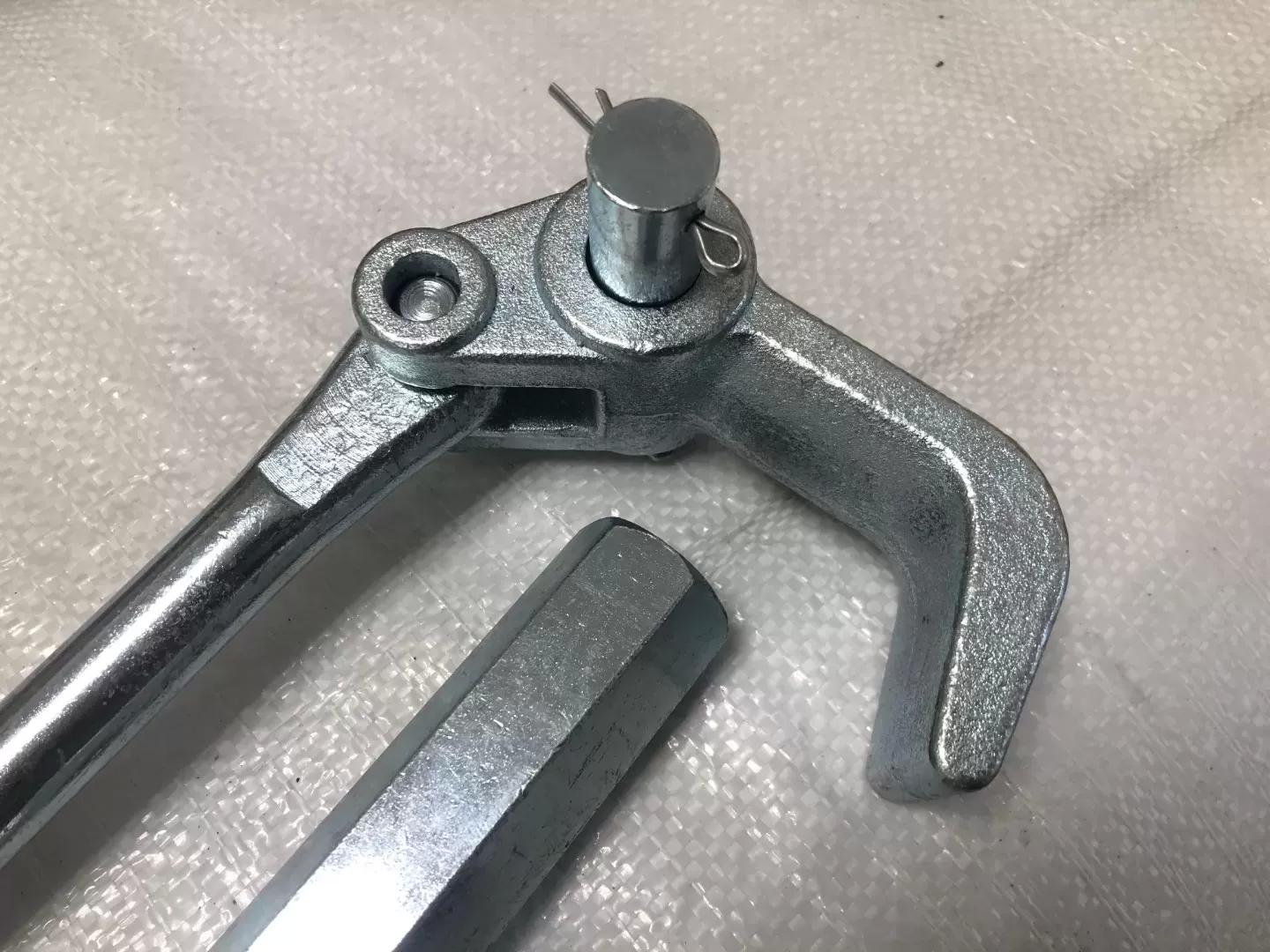

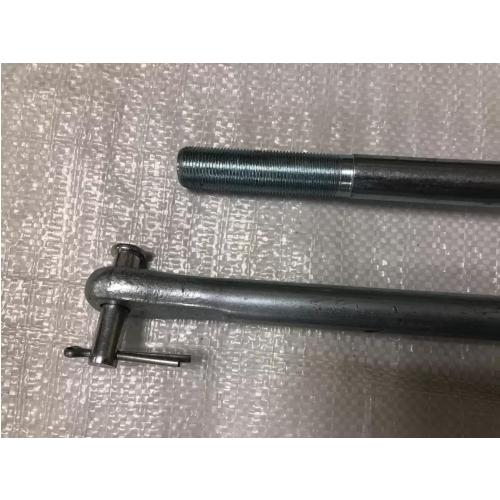

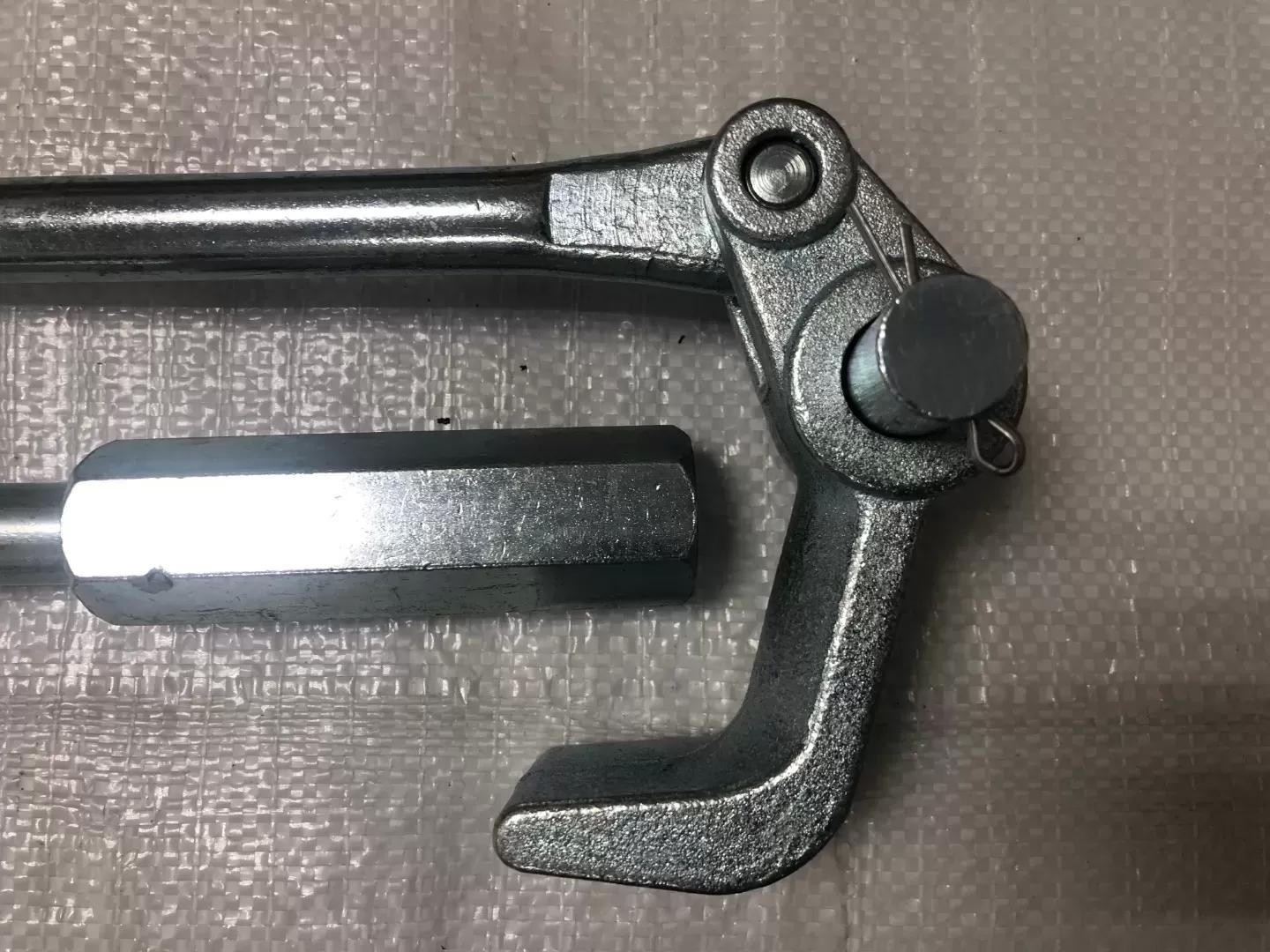

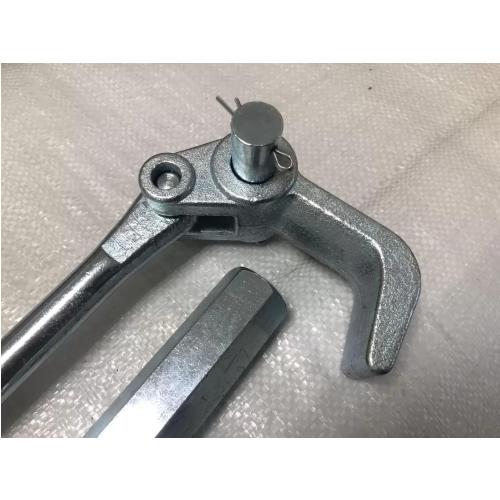

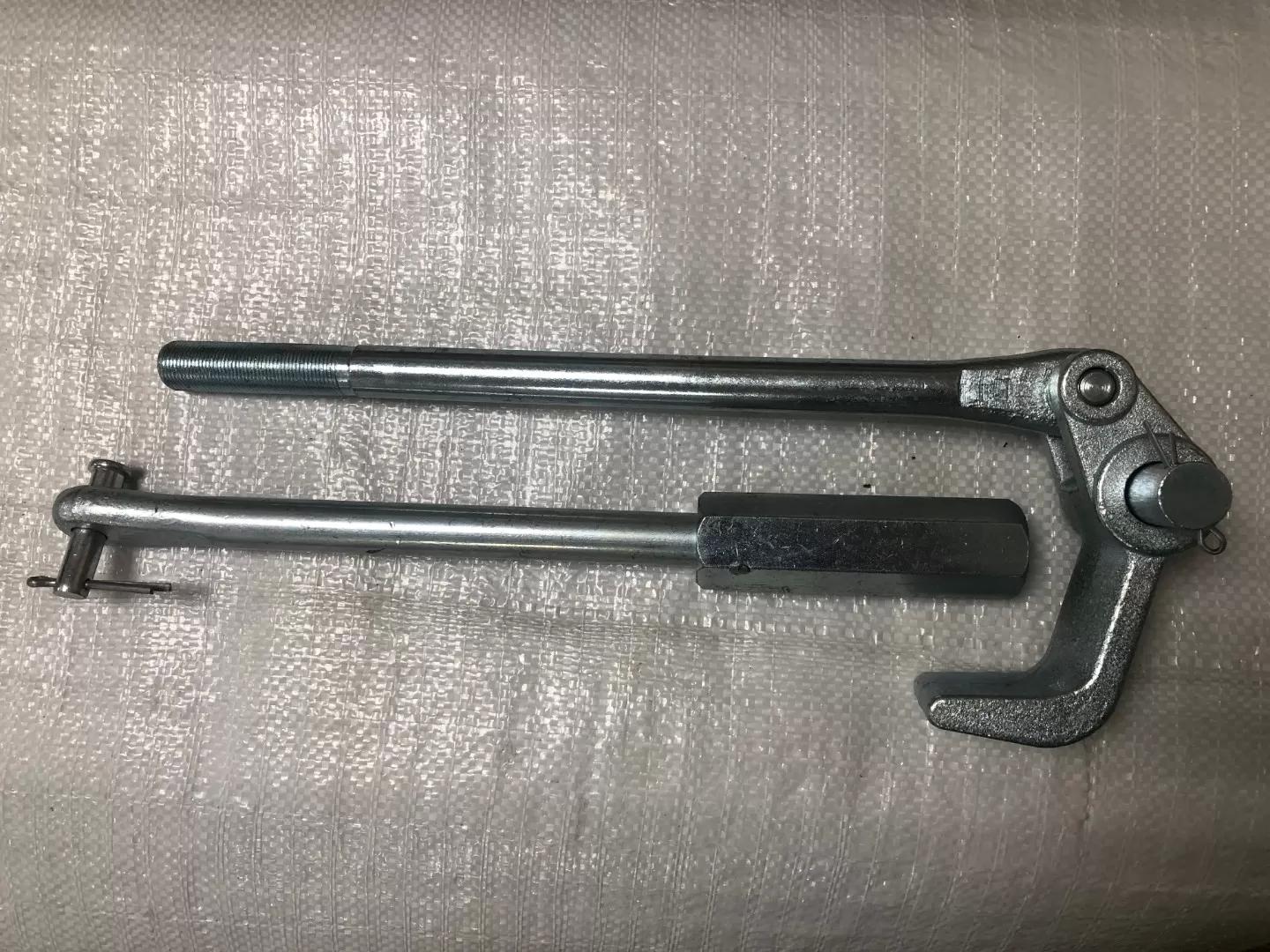

Запор борту в зборі для КамАЗ 6520-8505001

Запор борту в зборі (каталожний номер 6520-8505001) призначений для запирання бортів платформи вантажівок КамАЗ. Він забезпечує надійне фіксування бортів під час транспортування, запобігаючи самовільному відкриванню. Це новий оригінальний компонент для вантажних автомобілів КамАЗ.

Контекст застосування

Металева бортова платформа вантажного автомобіля складається з основи, шести бортів і каркаса з тентом. Основа платформи – металевий каркас із двох профілів, обв'язок і трьох поздовжніх підсилень. Бокові та задні борти відкидні. Між боковими бортами передбачені відкидні опори. Для запирання бортів використовуються кутові та бокові засувки. Для забезпечення необхідного натягу передбачено регулювання кутових і бокових засувок. Задні частини запираються поворотом ручки з її фіксацією штирем. Запори розташовуються по краях кузова та в стійках навіски. Спеціальні фіксатори запобігають випадковому відкриванню.

Склад запору

До складу запору борту входять:

• з'єднувальна штанга;
• важіль приводу;
• блокувальний пристрій приводного важеля з підпружиненим фіксатором і кулачком, утвореним за рахунок радіального виступу на важелі;
• опорний заплечник, розташований у кінці з'єднаної з приводним механізмом штанги;
• пластина фіксатора, змонтована на одному кінці штанги.

Принцип роботи

При закриванні борту важіль приводу через з'єднувальну штангу активує блокувальний пристрій. Кулачок взаємодіє з підпружиненим фіксатором, який утримує запор у закритому положенні. Опорний заплечник забезпечує правильне положення штанги. Пластина фіксатора надійно блокує механізм.

Основні вимоги до запору

Запор повинен надійно фіксувати стійки платформи, забезпечуючи цілісність вантажу під час перевезення. Бортові вантажівки часто використовуються для транспортування будівельних матеріалів: щебеню, піску, відсівів, цегли, дощок, пиломатеріалів та інших видів. Для збільшення об'єму кузова застосовують надставні борти. Рифлена поверхня борту додає жорсткості конструкції. Надійна робота запору є критично важливою для безпеки та збереження вантажу. Замки повинні запобігати опрокидуванню, порчі та пошкодженню матеріалів.

Перед замовленням перевірте відповідність запору за каталожним номером 6520-8505001. Це забезпечить правильну установку та роботу механізму.
