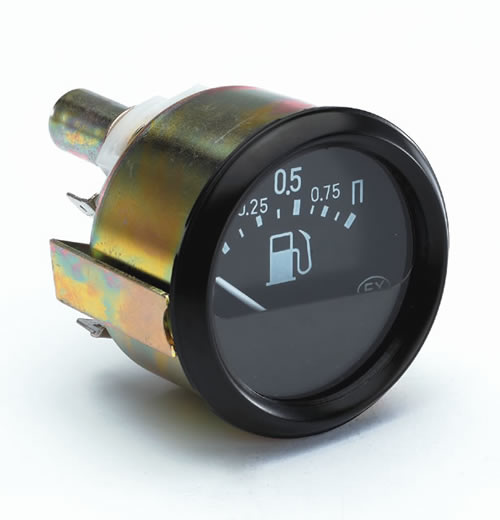

Покажчик рівня палива УБ М для КамАЗ 5320-3806010

Покажчик рівня палива УБ М (код 5320-3806010) призначений для контролю рівня рідкого пального (дизельного пального, бензину, масла) в баках вантажівок КамАЗ. Прилад працює на електромагнітному принципі та забезпечує візуальне відображення рівня пального на шкалі, розташованій у комбінації приладів. Покажчик вимірює кількість пального в баку та дозволяє водієві контролювати витрату палива.

Призначення

Датчик-покажчик необхідний для контролю наповнюваності бака пальним під час подачі його в паливну систему. Він розраховує кількість витраченого палива та передає показ на приймач. Справний датчик точно показує наповнюваність ємності, що дозволяє уникнути непередбачених зупинок через брак пального.

Принцип роботи

Робота покажчика базується на електромагнітному принципі. До складу пристрою входять приймач (знаходиться в комбінації приладів) і бензо-реостат, який встановлюється зверху паливного бака. Зміна рівня палива спричиняє переміщення поплавка, з'єднаного з реостатом. Це змінює опір реостата, а отже, і силу струму в котушках приймача. Внаслідок цього стрілка на шкалі відхиляється відповідно до рівня пального.

Коли рівень палива низький, поплавок опускається, щітка знаходиться на початку обмотки реостата (біля краю, з'єднаного з масою), опір мінімальний, струм через ліву котушку максимальний, а через праву – мінімальний. Це створює магнітне поле, яке відхиляє стрілку в бік позначки «порожній». При високому рівні палива поплавок піднімається, щітка переміщується до іншого кінця реостата, опір зростає, струми в котушках змінюються, і стрілка відхиляється до позначки «повний». Проміжні положення відповідають різним рівням пального.

Конструкція

Покажчик складається з наступних основних елементів:

• Реостат – регульований опір, один край якого з'єднаний з масою, інший – з електрообмотками котушок приймача. Реостат змінює струм залежно від положення поплавка.
• Рухома щітка – ковзає по обмотці реостата, забезпечуючи електричний контакт.
• Важіль із стержнем поплавка – передає переміщення поплавка на реостат.
• Поплавок – плаває на поверхні пального, рухаючись угору або вниз разом з рівнем рідини.

Приймач (вимірювальний механізм) розташований у комбінації приладів і містить:

• Дві котушки, розташовані під прямим кутом одна до одної. Ліва котушка ввімкнена послідовно в коло акумулятор — реостат, права – паралельно реостату. Обмотки спрямовані таким чином, що співпільні полюси котушок розташовані зверху та знизу.
• Металевий якір зі стрілкою, змонтований на перетині геометричних стержнів котушок. Якір обертається під дією магнітного поля, створюваного котушками.

На приймачі є шкала з позначками: «порожній» (бак пустий), «половина» (заповнений наполовину), «повний» (бак заповнений). Покажчик забезпечує точне відображення рівня пального.
